阶梯垫铁

摘要:
阶梯垫铁在机床制作及修理工作中,垫铁量种检查导轨精度的通用工具,主要作用水平仪及千分表架测量工件


阶梯垫铁,阶梯垫块
产品别名:阶梯垫铁、阶梯垫块
产品用途:支撑工件
产品特点:精度高、耐磨损
所属分类:机床垫铁
可选材质:HT200、HT250、HT300、Q235、铸钢、45#钢
可选精度:精磨
精度指标:光洁度、垂直度、平面度、平行度
表面处理:精磨
阶梯垫铁的简介
  阶梯垫铁是等高垫铁的一种,按JB/T8775-98标准制造,与等高垫铁不同的是阶梯垫铁一般生产或者销售是一对,因为阶梯垫铁是两件相对应,并且两件相对应的阶梯相互平行且等高,而等高垫铁生产销售都是3个/组,且三个垫块的高度平行度垂直度都是一样的。阶梯垫铁一般5个阶梯。阶梯垫铁是机床制作及修理工作中,检查导轨精度的通用工具,主要用于水平仪及千分表架测工件的工具。

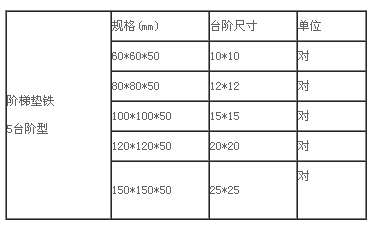

阶梯垫铁的规格
 阶梯垫铁按JB/T8775-98标准制造,非标型号可按要求定做。

阶梯垫铁的用途
  阶梯垫铁一般用于机床设备的支承安装、调整测量水平,产品有固定式和移动式。多用于架测工件的平面度,对于特殊工件阶梯垫铁也可用于划线测量,使用方法与铸铁弯板相似,不同的是弯板的工作面是平面的而阶梯垫铁的工作面是阶梯的,但是阶梯垫铁的台阶可以按要求加工出平面度、平行度和垂直度而弯板只能加工出垂直度与平面度。
阶梯垫铁的运用
  机床安装时可将机床微悬于空中然后在机床底部抵入阶梯垫铁,然后逐个台阶降低机床高度,这样可以减少机床对调整垫铁或减震垫铁的冲击力同样有助于地脚螺栓的安装。也可用于工件在生产过程中临时检验平面度或者直线度的临时支撑。再使用阶梯垫铁的时候应该注意承载体的重心,再承载体的重心位置添加阶梯垫铁作为辅助,以免由于重力过大造成阶梯垫铁的变形或者损坏其精度。


阶梯垫铁是机床制作及修理工作中,垫铁量种检查导轨精度的通用工具,主要用于水平仪及千分表架测量工件的工具。

机床阶梯垫铁:按JB/T8775-98标准制造,产品有二层和三层两种结构形式,用于机床设备的支承按装、调整水平。

垫铁主要用于机床设备的支承按装、调整水平,产品有固定式和移动式。
阶梯垫铁可以提高机床加工精度,具有防震、降低噪音的功效。使用阶梯垫铁省工、省时、材料,综合经济效益高。安装垫铁的地面可以是混凝土的,也可以是木质的,要求平整结实。
安装阶梯垫铁时,旋出调节螺杆,将机床置于阶梯垫铁的负荷盘上,然后从上面旋入螺杆。调整机床导轨水平,顺时针旋动时机床上升,反时针时机床下降,调好后压紧螺母。在机床的安装区域内,如果地基平面的高度差超过本产品的调节范围时,可以在机床与负荷盘间增加垫片。
阶梯垫铁的规格:120×120×50、120×90×50
