三层防震垫铁

摘要:
三层防震垫铁使用方法:将垫铁放置于机床下,每个垫铁均受力后,再调整垫铁.可调整高度为3mm--15mm 防震垫铁性能与特点:安装调整方便,迁移灵活,不用打洞埋设地脚螺丝.

三层垫铁,三层调整垫铁
产品别名:调整垫铁、机床垫铁、机床调整垫铁、三层垫铁、三层调整垫铁、三层机床垫铁
产品用途:支撑机床,微调机床水平
产品特点:耐磨损、易操作
所属分类:机床垫铁
可选材质:HT200、HT250、HT300、铸钢
可选精度:普通 / 精磨
依据标准:JB/T8775-98
精度指标:光洁度、平行度
表面处理:精磨 / 粗铣
三层垫铁简介
  调整垫铁有二层和三层两种结构形式,其中二层调整垫铁设有U型槽方便调整或更换带地脚螺栓的设备,三层调整垫铁增加了减震胶垫具备了防滑和减震的作用,所以也称为三层调整垫铁、三层防震垫铁、三层防滑垫铁。三层垫铁同样用于机床设备的支撑安装、调整水平、降低噪音及震动。
三层垫铁的使用
  将三层垫铁分别放在机床各受力点下,每个垫铁均受力后,然后转动调整螺栓以调整平面度。可调整高度为3mm--15mm 。三层垫铁调整方便,迁移灵活,不用打洞埋设地脚螺丝,不破坏地面,是机床设备安装必备附件。三层垫铁能改善床动态特性,提高机床加工精度,具有防震、降噪、防滑、调平之功能。省工、省时、省材料、综合经济益高。为设计部门解决了因设备选型困难,造成地面基础无法确定的矛盾。三层垫铁通用性广,适用安装各类机床与设备。

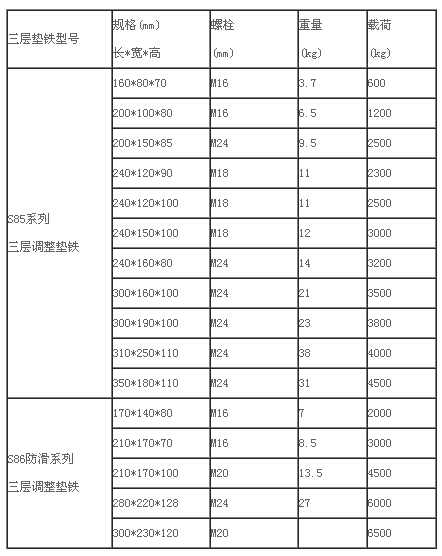

三层垫铁的规格
  三层垫铁可分为S85系列三层调整垫铁,主要以调整为主。S86防滑系列三层调整垫铁,除了调整还具备减震和防滑的功效。


三层垫铁的注意事项
1、使用三层垫铁调整水平时,应使每个垫铁都均匀受力,消除虚接触点,以免承载体震荡或者承载体重量过大造成三层垫铁的断裂或者变形。
2、车间地面平度相差大的情况下,三层垫铁调整高度可能不能满足承载体调至水平的要求,所以应在低点位置的垫铁下面加装平钢板后,再进行水平调整。
3、产品第一次使用的时候,应在承载体使用两周后复检一次承载体的水平度,如有需要可以再调一次水平。
4、承载体更换位置时,应先卸下垫铁,重新调平的时候应检查垫铁是否有损坏,发现损坏的垫铁时应立即更换,如果有条件应对角更换以免造成不必要的二次调平。
5、垫铁安装时应注意承载体的重心位置,应在重心位置适当的增加调整垫铁加以辅助来保证垫铁的整体承载力相对均匀。

  垫铁作用方法:
安装机床的地甚平面可以量混凝土,也可以是木质的,要求平整结实。
安装时,旋出调节螺杆,将机床置于垫铁的负荷盘上,然后从上面旋入螺杆。
调整机床导轨水平,顺时针旋动时机床上升,反时针时机床下降,调好后压紧螺母。
  在机床的安装区域内,如果地基平面的高度差超过本产品的调节范围时,可以在机床与负荷盘间增加垫片。
  机床防震垫铁橡胶有蠕变现象,待经14天趋向稳定,故要求机床使用14天后再调整一次水平。


     三层防震垫铁造用于机床设备的支承安装,调整水平,产品有固定式和移动式。
      三层减震垫铁能有效的衰减机器自身的振动,保证加工尺寸精度及质量。安装机床使用机床调整垫铁可以不用设置地脚螺栓与地面固定,良好的减振和相当的垂直挠度,使机床稳定于地面。
      三层防震垫铁的使用方法:将垫铁放置于机床下,每个垫铁均受力后,再调整垫铁。可调整高度为3mm--15mm
      三层防震垫铁性能与特点:安装调整方便,迁移灵活,不用打洞埋设地脚螺丝,不破坏地面,是机床设备安装工艺的一大改革。根据生产变化,随意安排机床位置,使生产流水线柔性化;缩短安装周期,节省安装费用;调整机床水平方便,迅速;减振,降低噪音、耐油性,耐腐蚀性强。



产品名称

规格mm

单块承重kg

螺栓

单块重量kg

S77系列三层减震垫铁

150*80*70

1000

M16

3.2

200*100*80

1500

M16

5.2

250*120*100

2000

M18

11
