正弦规

摘要:
正弦规利用正弦定义测量角度和锥度等的量规,也称正弦尺.它主要由一钢制长方体和固定在其两端的两个相同直径的钢圆柱体组成.两圆柱的轴心线距离L一般为100毫米或 200毫米.正玄规是根据正弦原理设计的用于精密测量角度的计量器具。弦规利用正弦定义测量角度和锥度等的量规,也称正弦尺。它主要由一钢制长方体和固定在其两端的两个相同直径的钢圆柱体组成。

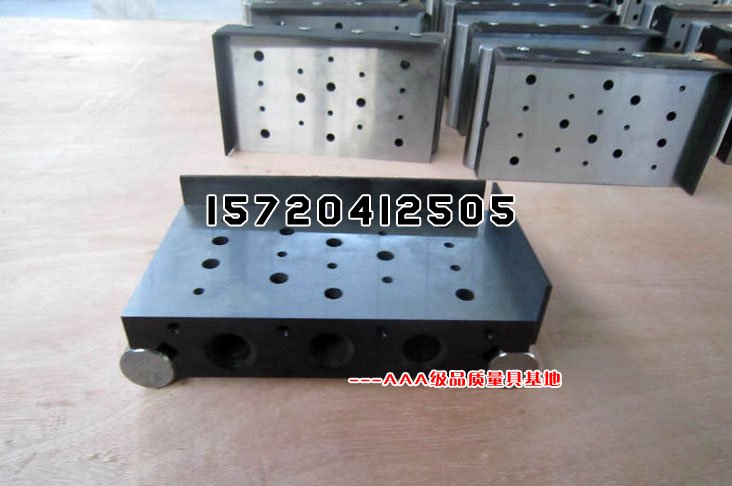

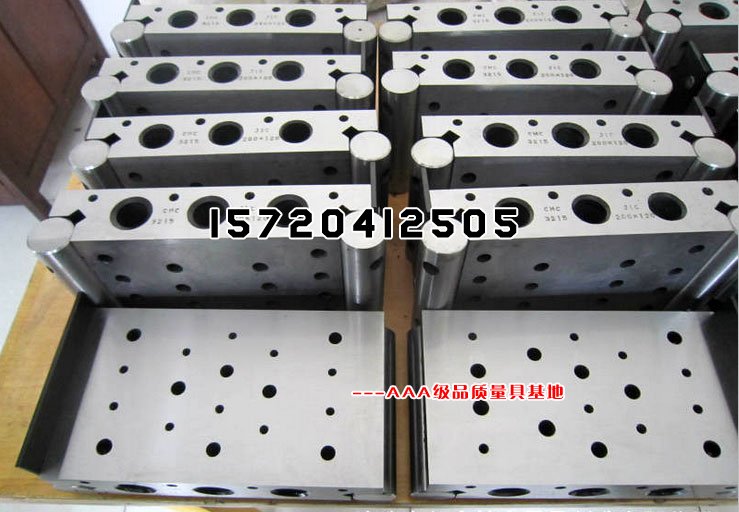

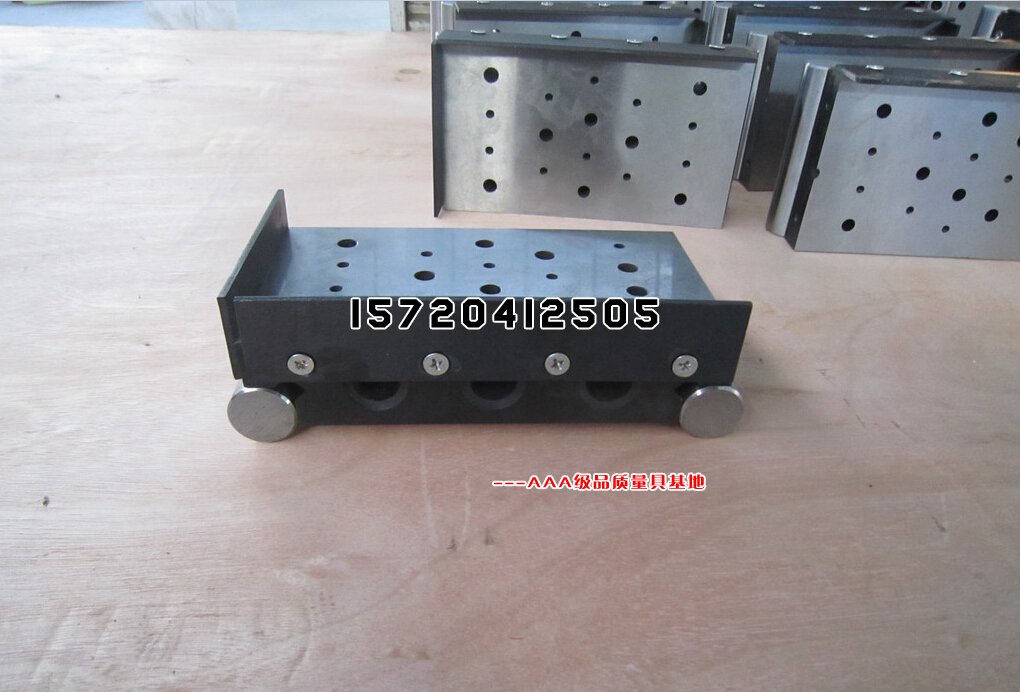

正弦规:又称正弦尺


正弦规是利用正弦定义测量角度和锥度等的量规,也称正弦尺。它主要由一钢制长方体和固定在其两端的两个相同直径的钢圆柱体组成。两圆柱的轴心线距离L一般为100毫米或200毫米。在直角三角形中,sinα=H/L,式中H为量块组尺寸,按被测角度的公称角度算得。根据测微仪在两端的示值之差可求得被测角度的误差。正弦规一般用于测量小于45°的角度,在测量小于30°的角度时,精确度可达3″~5″。

技术要求

1、正弦规工作面不得有严重影响外观和使用性能的裂痕、划痕、夹渣等缺陷。
2、正弦规主体工作面的硬度不得小于664HV,圆柱工作面的硬度不得小于712HV,挡板工作面的硬度不得小于478HV。
3、正弦规主体工作面的粗糙度Ra的最大允许值为0.08μm,圆柱工作面的表面粗糙度Ra的最大允许值为0.04μm,挡板工作面的表面粗糙度Ra的最大允许值为1.25μm。
4、正弦规各零件均应去磁,主体和圆柱必须进行稳定性处理。
5、正弦规应能装置成0°~80°范围内的任意角度,其结构刚性和各零件强度应能适应磨削工作条件,各零件应易于拆卸和修理。
6、正弦规的圆柱应采用螺钉可靠地固定在主体上,且不得引起圆柱和主体变形;紧固后的螺钉不得露出圆柱表面。主体上固定圆柱的螺孔不得露出工作面。

标志和包装

1正弦规上应标志:
a)制造厂厂名或商标;
b)两圆柱的公称中心距[单位(mm)可以省略];
c)产品序号;
d)制造年号。
2正弦规在包装盒上应标志:
a) 制造厂厂名或商标;
b) 产品名称;
c) 中心距及型式;
d) 精度等级。
3正弦规在包装前须经防锈处理,并妥善包装。
4正弦规经检定证明符合本标准的,应附有产品合格证。产品合格证上应有:
a)本标准的标准号;
b)中心距及型式;

正弦规规格表

正弦规是配合使用量块按正弦原理组成标准角,用以在水平方向按微差比较方式测量工件角度和内、外锥体的一种精密量仪。精度有0级,1级。

规格mm
100×25
200×40
200×150
100×80
200×80
300×150

 正弦尺(正弦规)保养方法

正弦尺(正弦规)是一种精密的角度量具。一般在角度45度以下,尤其在3度以下,正弦尺具有较高的测量精度。其上的工作面、挡板以及两圆柱均是正弦尺(正弦规)所以对其正确的使用和保养非常的重要。保养方法是:
1. 要轻拿轻放正弦尺(正弦规)不要强烈振动、碰撞,以防两圆柱松动。
2. 严禁正弦尺(正弦规)放在平板上随意推来推去,以防圆柱磨损、失去精度。
3. 不要用正弦尺(正弦规)测量表面粗糙、不洁工作。
4. 用毕要用汽油清洗干净并涂上防锈油,以防止零件受损,生锈而造成对精度的影响。

正弦尺(正弦规)使用方法

正弦规的改进设计的目的是在加工斜面时,对斜面的形位尺寸可以进行直接的计算测量。保证在工件加工的时候测量误差,传统的正弦规在进行这样测量时,首先需要计算正弦规在倾斜一定角度以后H的距离,因为正弦规倾斜角度的不同从而导致了H的尺寸变化。每做一种角度都需要进行繁琐的测量,因为传统的正弦规需要间接的测量,而且使用了多种测量工具,所以会产生累计误差,严重影响斜面的测量精度。
以下面的梯形工件为例介绍一下如何使用正弦规来测量斜面的形位尺寸:
1.首先要知道需要把正弦规倾斜多少角度才可以将斜面q垫平,此工件需要正弦规倾斜a度才可以把q面垫平。
2.计算当斜面处于水平时它与水平面的距离R,在利用正弦规给定的公式计算出h,用R+h=y会得到一个值,当把工件斜面与水平面的值加工到y时,斜面的形位与尺寸也就到位了。(这个的加工方法可以用量块对到y值的高度,用百分表去对照量块的平面与工件的斜面是否处在同一水平面上)正弦规的尺寸要求;正弦规的高度H,圆柱底座半径S,两圆柱中心距V。(这三个尺寸是保证正弦规测量精度的基本保障)
