螺纹塞规的国家标准



螺纹塞规的国家标准

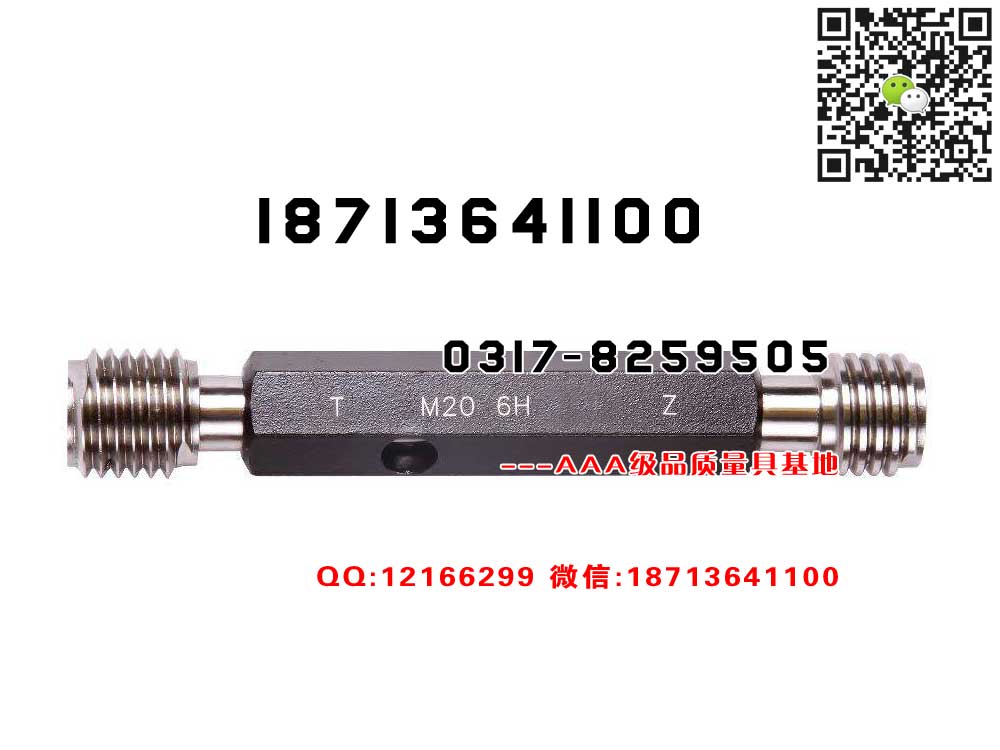

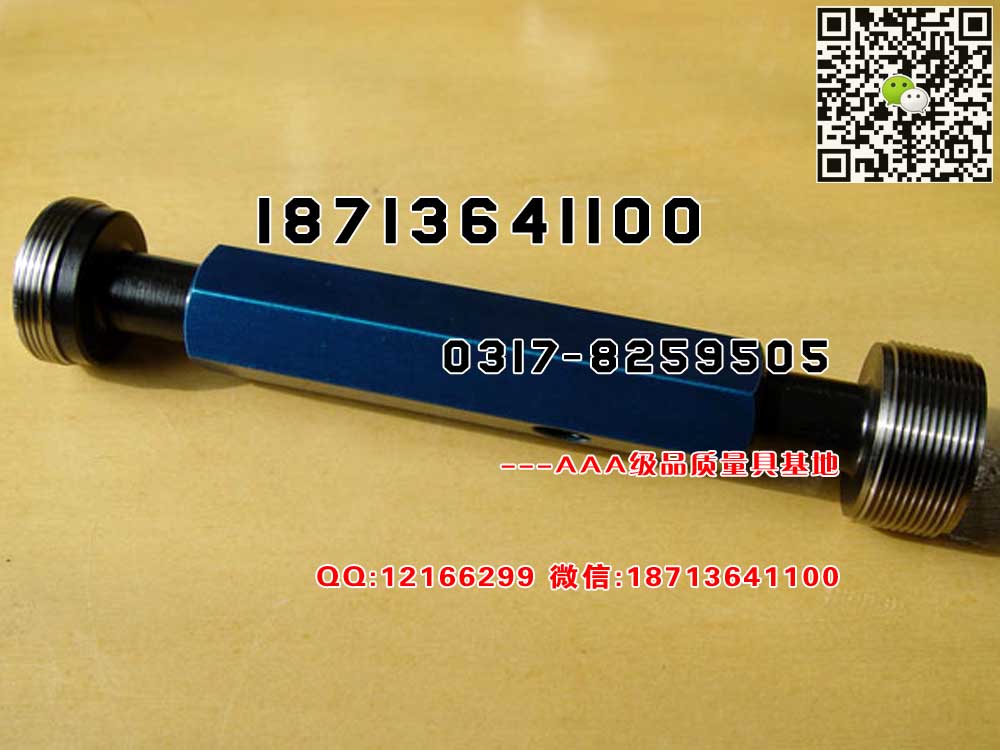

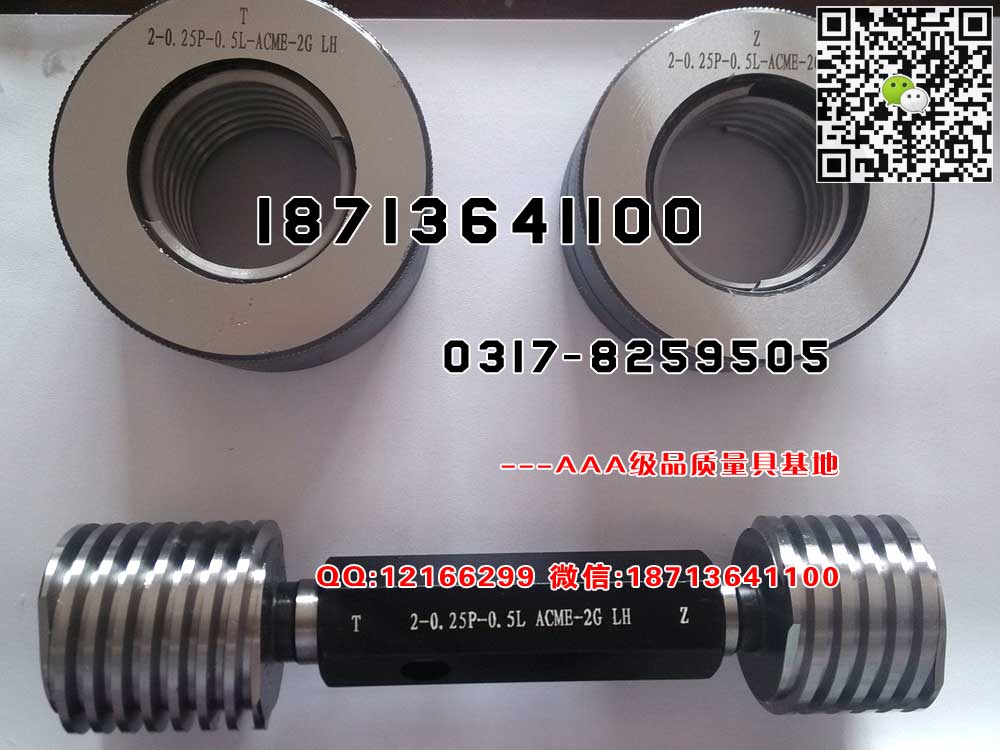

     螺纹塞规的国家标准:螺纹塞规的规格分为粗牙、细牙、管子螺纹三种。螺距为0.35毫米或更小的2级精度及高于2级精度的螺纹环规和螺距为0.8毫米或更小的3级精度的螺纹环规都没有止端。
    螺纹塞规检修方法:假如被测螺纹能够与螺纹通规旋合通过,且与螺纹止规不完全旋合通过(螺纹止规只答应与被测螺纹两段旋合,旋合量不得超过两个螺距),就表明被测螺纹的作用中径没有超过其最大实体牙型的中径,且单一中径没有超出其最小实体牙型的中径,那么就可以保证旋合性和连接强度,则被测螺纹中径合格。
    一、米制普通螺纹用大写M表示,牙型角2α=60°(α表示牙型半角);
    二、米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种;
     1、粗牙普通螺纹标记一般不标明螺距,如M20表示粗牙螺纹;细牙螺纹标记必需标明螺距,如M30×1.5表示细牙螺纹、其中螺距为1.5。
     2、普通螺纹用于机械零件之间的连接和紧固,一般螺纹连接多用粗牙螺纹,细牙螺纹比统一公称直径的粗牙螺纹强度略高,自锁机能较好。
     三、米制普通螺纹的标记:M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹,20表示螺纹的公称直径为20mm,1.5表示螺距,LH表示左旋,6H、6g表示螺纹精度等级,大写精度等级代号表示内螺纹,小写精度等级代号表示外螺纹,40表示旋合长度;
     1、常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径:碳钢φ=公称直径-P;铸铁φ=公称直径-1.05~1.1P;加工外螺纹光杆直径取φ=公称直径-0.13P):
     常用米制普通粗牙螺纹的直径/螺距 公称直径 螺距P 铸铁底孔 碳钢底孔 外螺纹光杆直径 公称直径 螺距P 铸铁底孔 碳钢底孔 外螺纹光杆直径 M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7 M6 1 4.9 5 5.9 M27 3 23.8 24 26.7 M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6 M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6 M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5 M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5 M16 2 13.8 14 15.7 M48 5 42.5 43 47.5 M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5 M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.5 3.2.
米制普通内螺纹的加工底孔直径可用下式作近似计算:d=D-1.0825P,其中D为公称直径,P为螺距。
     用螺纹密封的管螺纹(GB 7306与ISO7/1相同)
    1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。压力在 0.5MPa以下时,用前一种连接已足够紧密,后一种连接通常只在高温及高压下采用。
    2. 螺纹塞规用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。外螺纹只有圆锥一种形式。牙型如下:锥度1:16,牙形角55°,旧螺纹尺度示例:ZG3/8;
    3. 标记示例: 圆锥内螺纹 Rc 3/8 圆柱内螺纹 Rp3/8 圆锥外螺纹 R3/8 当螺纹为左旋螺纹时 Rc 3/8-LH(LH表示左旋螺纹)
 常用螺纹(标记:Rc 3/8、Rp3/8、R3/8)的基本尺寸:
 表2 尺寸代号 每寸牙数 大径 中径 小径 建议底孔 基准间隔 有效长度 1/8 28 9.728 9.147 8.566 φ8.4 4.0 6.5 1/4 19 13.157 12.301 11.445 φ11.2 6.0 9.7 3/8 19 16.662 15.806 14.950 φ14.7 6.4 10.1 1/2 14 20.955 19.793 18.631 φ18.3 8.2 13.2 3/4 14 26.411 25.279 24.117 φ23.6 9.5 14.5 1 11 33.249 31.770 30.291 φ29.7 10.4 16.8 1-1/4 11 41.910 40.431 38.952 φ38.3 12.7 19.1 1-1/2 11 47.803 46.324 44.845 φ44.1 12.7 19.1 4. GB 7306划定的标记方法与ISO7/1的划定是一样的。
    在ISO 7/1作出同一之前,各国的标记方法如下:
表3 尺度号 螺纹种类 圆锥内螺纹 圆柱内螺纹 圆锥外螺纹 ISO ISO7/1-1982 Rc1/2 Rp1/2 R1/2英国BS 21-1973 Rc1/2″ Rp1/2″ R1/2″ 法国 NF E03-004 —— G1/2″J G1/2″德国DIN 2999 —— Rp1/2-DIN299 R1/2DIN2999日本JIS 130203 PT1/2″ PS1/2″ PT1/2″ 苏联 ГOCT 6211 KTPYБ1/2″ —— KTPYБ1/2″ GB GB 133-74 ZG1/2″ —— ZG1/2″
     60°圆锥管螺纹(GB/T 12716-91)
    1. 该螺纹等效于美国国家尺度ANSI B1.20.1中NPT螺纹部门。只有圆锥内螺纹和圆锥外螺纹一种连接形式。
    2. 60°圆锥管螺纹与55°圆锥管螺纹的相同点:
    2.1. 螺纹本身具有密封性。
    2.2. 圆锥角:1:16
    2.3. 通过控制基面间隔(基准长度)来控制直径尺寸。
    2.4. 答应在螺纹副内加入密封物。
    3. 60°圆锥管螺纹与55°圆锥管螺纹的不同点:
表4项目60°圆锥管螺纹 55°圆锥管螺纹 标记 NPT 3/8 Rc 3/8、Rp3/8、R3/8 牙型角 60° 55° 牙距不同
表5 表2 公差要求 高 低 用途汽车、飞机、机床中管路连接 水、煤气等低压管路系统

    4.螺纹塞规 代号NPT即旧尺度代号Z: 标记:NPT 3/8、NPT 3/8-LH,其中LH表示左旋。
表5 常用螺纹的基本尺寸 尺寸代号 每寸牙数 大径 中径 小径 建议底孔 基准间隔 牙数 1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.36 1/4 18 13.616 12.487 11.358 φ11.1 5.786 4.10 3/8 18 17.055 15.926 14.797 φ14.5 6.096 4.32 1/2 14 21.223 19.772 18.321 φ17.9 8.128 4.48 3/4 14 26.568 25.117 23.666 φ23.2 8.611 4.75 1 11.5 33.228 31.461 29.694 φ29.2 10.160 4.60 1-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.83 1-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83
