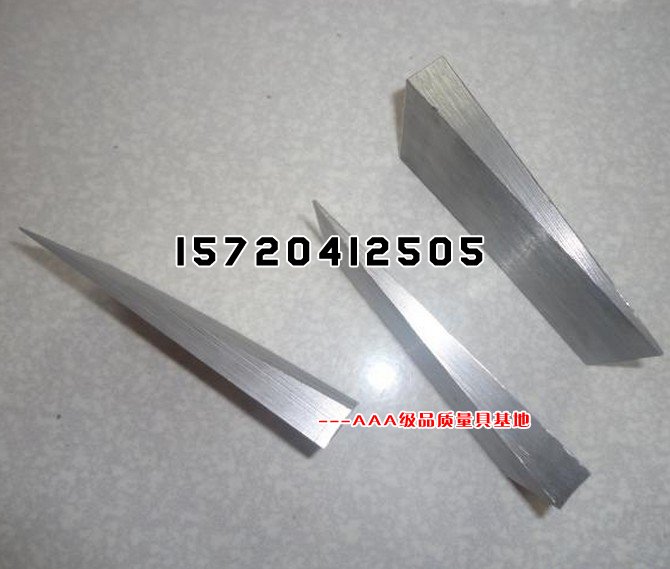

钢制斜垫铁,钢制斜铁

摘要:
斜垫铁适用范围:金属加工机床,锻压机床,纺织机械,印刷机械,食品加工机,橡胶机械,电线生产机械,电缆机械,包装机械,发电机及重型设备等. 钢制斜垫铁精度一般是指粗糙度,粗糙度为△12.5的为普通精度的钢制斜垫铁,△6.3为中级精度钢制斜垫铁,△3.2为高级精度钢制斜垫铁,△0.8为精密钢制斜垫铁(磨床磨削平面而成)。


钢制斜垫铁
,钢制斜铁
产品别名:斜垫铁、楔铁、斜铁、钢制斜铁、钢制斜垫铁、防爆斜铁、防爆斜垫铁
产品用途:支撑机床,调节设备水平
产品特点:耐磨损、易操作
所属分类:机床垫铁
可选材质:HT200、HT250、HT300、Q235
可选精度:普通 / 精磨
精度指标:光洁度
表面处理:精磨 / 粗铣
钢制斜垫铁的简介
  钢制斜垫铁的规格比较随机化,一般是按设备重量设计图纸,按图纸加工,材质为Q235的低碳钢。钢制斜垫铁的生产加工简单且生产速度快,每天的生产量在3000-5000块之间,所以钢制斜垫铁基本不用备现货。常用的规格有100*50;120*60;120*80;150*80;160*80;200*100;200*120;200*150;240*120;300*150等。材质为Q235较常见,一些厂家为了降低成本使用废钢锻压成斜垫铁,这种钢制斜垫铁使用过程中容易断裂且粗糙度不达标毛刺多。
  钢制斜垫铁精度一般是指粗糙度,粗糙度为△12.5的为普通精度的钢制斜垫铁,△6.3为中级精度钢制斜垫铁,△3.2为高级精度钢制斜垫铁,△0.8为精密钢制斜垫铁(磨床磨削平面而成)。钢制斜垫铁在使用中按设备的精密度选择其的精度。并非精度高的钢制斜垫铁调整设备的精度就高,钢制斜垫铁的精度越高表面越光滑但是影响调整设备精度的还有另一个重要指标就是钢制斜垫铁的斜度,斜度越小精度越高调整设备的精度就越高
钢制斜垫铁的精度
  钢制斜垫铁和斜垫铁一样,精度一般是指粗糙度,但国内一些地方较为光洁度,下表为光洁度与粗糙度的换算表。光洁度是老叫法,在90年后,国家公差标准改了叫粗糙度,下表的数字是指微观下,你所加工零件表面凹凸弧形的半径,单位是微米,老标准华8是新标准的0.8,华7是1.6,华6是3.2,华5是6.3,华4是12.5,华3是25.新标准的粗糙度在3.2时零件表面是微见刀痕,1.6不见刀痕,0.8是能见人的影像,0.4是镜面状。

光洁度与粗糙度的换算
表面光洁度
▽1
▽2
▽3
▽4
▽5
▽6
▽7
表面粗糙度
Ra
50
25
12.5
6.3
3.2
1.6
0.8
Rz
200
100
50
25
12.5
6.3
6.3
表面光洁度
▽8
▽9
▽10
▽11
▽12
▽13
▽14
表面粗糙度
Ra
0.4
0.2
0.1
0.05
0.025
0.012
Rz
3.2
1.6
0.8
0.4
0.2
0.1
0.05

钢制斜垫铁的用途
  钢制斜垫铁主要用于各种设备的水平和平行调整,使设备在运转过程中不发生震动、倾斜,保证机器的良好运转,减少机器磨损,保证设备安全;特点是:使用简单、方便、快捷、大多根据用户的需要制造,按实际设备底座要求设计钢制斜垫铁图纸,然后按图纸加工制作 。
钢制斜垫铁的使用方法
  钢制斜垫铁一般成对使用,在混凝土做好的地基上先放置一块平垫铁,然后把两块斜垫铁交叉置于平垫铁之上,调整时用锤子敲击两块垫铁,借用钢制斜垫铁的斜度使设备提高或降低达到调整水平的目的。水平调整好后,然后把钢制斜垫铁与设备底座进行点焊,使垫铁稳固牢靠。最后用混凝土浇灌,让设备在运转过程中处于良好的水平状态,减少机器磨损,减少更换设备部件的费用。如果安装重型设备可先将设备架在阶梯垫铁上再将钢制斜垫铁按位置摆放好,最后逐阶降低阶梯垫铁的高度直至平稳的落在钢制斜垫铁上为止。
钢制斜垫铁的装置需求
  由于垫铁通常是由两块钢制斜垫铁,二到三块平垫铁一起构成的,其高度通常在30至50mm之间不等。垫铁层与层之间的贴紧程度不同,点焊后则可使多层垫铁之间构成一个全体。相对增加垫铁组的稳定性。若是垫铁不点焊固定,在短期内不会有显着的表现发作,可是通过长时间转变或振荡之后,垫铁与垫铁之间则会发作撺动,损坏二次灌浆层,乃至损坏根底砼,而根底砼一但决裂,则整个根底的强度必定受到影响。一但根底被损坏,则设备的安危就可想而知了。

斜垫铁文献

  斜垫铁产品特点:减振橡胶有效的衰减机器自身的振动,减少振动力外传,阻止振动力的传入,保证加工尺寸精度及质量。控制建筑结构谐振传播振动力和噪音。使粗、精加工各类机床组成生产单元,适应物流技术的发展。
  机床安装不需设置地脚螺栓与地面固定,良好的减振和相当的垂直挠度,使机床稳定于地面。节省安装费用,缩短安装周期。可根据生产随时调换机床位置,消除二次安装费用,使机床楼上安装成为可能。机床防震垫铁可以调节机床水平,调节范围大、方便、快捷。防震垫铁胶垫采用丁腈合成橡胶,耐油脂和冷却剂。
  斜垫铁适用范围:金属加工机床,锻压机床、纺织机械、印刷机械、食品加工机、橡胶机械、电线生产机械、电缆机械、包装机械、发电机及重型设备等。

  斜垫铁按种类可分:铸铁斜垫铁,钢制斜垫铁,防暴斜垫铁三种。其中铸铁斜垫铁材质为HT250,钢制斜垫铁是Q235低碳钢锻造或机械技工而成。防爆斜垫铁材质为铍青铜。

  斜垫铁的规格以及精度要求:斜垫铁一般没有具体规格,一般是按设备重量设计图纸,定做加工。但常用的规格有100*50;120*60;120*80;150*80;160*80;200*100;200*120;200*150;240*120;300*150;等。斜垫铁精度一般为△12.5,为一般粗糙精度斜垫铁,△6.3为中级精度斜垫铁,△3.2为高级精度斜垫铁,△0.8为精密斜垫铁(磨床磨削平面而成)。斜垫铁在使用中安设备的精密度选择垫铁的精度。并非精度高的斜垫铁就适合所有设备。应该按实际需要合理选择斜垫铁。以达到使用斜垫铁的最初节约成本的目的。

   斜垫铁主要用途:用于各种设备的水平和平行调整,使设备在运转过程中不发生震动、倾斜,保证机器的良好运转,减少机器磨损,保证设备安全;特点是:使用简单、方便、快捷、大多根据用户的需要制造,按实际设备底座要求设计斜垫铁图纸,然后按图纸加工制作 。

   斜垫铁使用方法:斜垫铁一般成对使用,在混凝土做好的地基上先放置一块平垫铁,然后把两块斜垫铁交叉置于平垫铁之上,调整时用锤子敲击两块垫铁,借用斜垫铁的斜度使设备提高或降低达到调整水平的目的。水平调整好后,然后把斜垫铁与设备底座进行点焊,使垫铁稳固牢靠。最后用混凝土浇灌,让设备在运转过程中处于良好的水平状态,减少机器磨损,减少更换设备部件的费用。

   斜垫铁的别名:斜铁,钢制斜铁,锻件斜铁,楔铁,斜垫铁,钢制斜垫铁,锻件斜垫铁,铸铁斜铁,铸铁斜垫铁,防爆斜铁,安全斜铁,防爆斜垫铁,安全斜垫铁,成对斜垫铁
