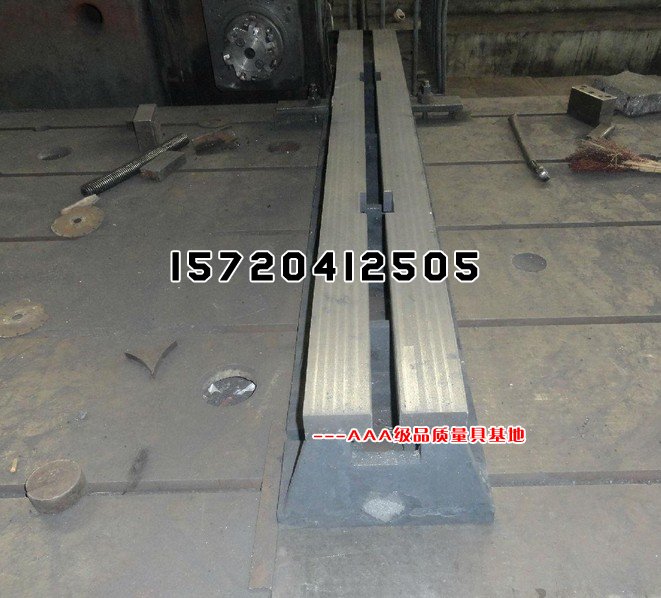

地轨

摘要:
地轨主要用途:根据设备的固定点来设计,拼接成铸梁平台,主要用于大型设备的装配,试验,焊接和检验.选用地轨, T型槽地轨,地梁,地槽铁,基础槽铁的优点



地轨铸造材料、方法:
  地轨铸件材料:灰铸铁HT250(GB/T9439-88)
  地轨铸造方法:砂型;
  造型材料:型砂,粘土砂,芯砂,树脂砂。
  地轨铸件力学性能:抗拉强度:≥250N/mm2 硬度:HB=190-240
地轨机加工精度:
  上表面的不平度不大于0.3mm(在全长内);
  上下表面的不平行度不大于1.0mm(在全长内);
  直线度在全长内不大于8mm。
地轨主要用途:
  根据设备的固定点来设计、拼接成铸梁平台,主要用于大型设备的装配、试验、焊接和检验。选用地轨, T型槽地轨,地梁,地槽铁,基础槽铁的优点:这样不用做成大型的平台,即节省了材料成本,又可以占用很小的空间! 可谓是性价比很高。
地轨规格:
     地轨铸件具体规格可根据需方图纸制作或双方商定生产加工。



规格型号(长×宽×高) (单位:mm)
1500×150×150 1500×200×150 1500×250×300 1500×300×400
2000×200×300 2000×250×300 2000×300×350 2000×350×350
2500×200×300 2500×250×300 2500×300×350 2500×300×400
2750×200×300 2750×250×300 2750×300×350 2750×300×400
3000×300×300   3000×300×350 3000×300×400 3000×320×400
3200×300×300 3200×300×350 3200×300×400 3200×320×400
3500×300×300 3500×300×350 3500×300×400 3500×320×400
4000×300×300 4000×300×350 3500×300×400 4000×320×400
4500×300×350  4500×300×400 4500×320×400 4500×350×400
5000×300×400 5000×350×400  5000×400×450




地轨的安装
1.吊装地轨时,应吊装地轨的起重孔,防止损伤其工作面或底面。
2.安装时消除地轨底面与水泥地基的虚接触点来保证其平稳性,以防止地轨变形。
3.地轨应安装在通风、枯燥的环境中,并远离热源、有侵蚀的气体或液体。
4.地轨应按规范执行按期周检,检定周期依据详细状况可为6-12个月。
5.不应在地轨上长期放置过载量的物品,更不可重压某一点。
