校正环规

摘要:

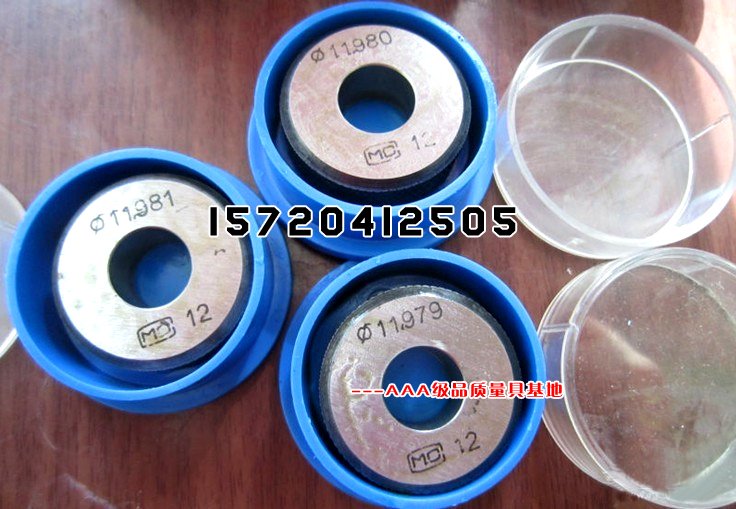

校正环规:是用于校正量具的不足的一种具有特定尺寸及属性的圆环.用于内径千分尺,内径表的快速调零.每个校正环规上都标有实际刻度内径.



校正环规:是用于校正量具的不足的一种具有特定尺寸及属性的圆环。用于内径千分尺、内径表的快速调零。每个校正环规上都标有实际刻度内径。

校正环规实际尺寸与公称值之间的公差:
直径1 - 45mm 的校正环规、公差为±0.01mm
直径50 - 300mm 的校正环规、公差为±0.02mm
直径 .1" - 1.8" DIA. 的校正环规、公差为±.0004"
直径 2" - 12" DIA. 的校正环规、公差为±.0008"

校正环规圆柱度:
直径1 - 60mm 的校正环规、公差为1.0μm
直径62 - 90mm 的校正环规、公差为1.5μm
直径100 - 150mm 的校正环规、公差为2.0μm
直径175 - 225mm 的校正环规、公差为2.5μm
直径250 - 300mm 的校正环规、公差为3.0μm
直径 .1" - 2.4" 的校正环规、公差为.00004"
直径 2.5" - 3.6" 的校正环规、公差为.00006"
直径 4" - 6" 的校正环规、公差为.00008"
直径 7" - 9" 的校正环规、公差为.00010"
直径 10" - 12" 的校正环规、公差为.00012"

校正环规直径在卧式光学计(或测长机)上用 4 等量块与量块附件组成的内尺寸以比较法测量,或用孔径测量仪测量。应测量校对环规上、中、下三个截面,每个截面应在相互垂直的 2 个直径方向上进行,以环规中间截面的实际尺寸作为校准结果,测得 6 个尺寸中最大值与最小值之差即为直径变动量。

按JJG894标准环规检定规程的规定,100mm以下标准环规的直径尺寸允差即便是最高等级的1等标准环规也已经是±1.5μm和±2.0μm,已经大于或者等于被检孔径千分尺的示值误差允许值±1.2μm和±2.0μm似乎不可用。但是,如果认真看一下JJG894就会发现标准环规的直径变动量只有0.15μm以下,锥度在0.4μm以下,合成后为0.43,是孔径千分尺示值误差允许值2.4(即±1.2μm的全宽)的1/5以下,且由该检定规程表11知直径测量不确定度为0.1+1L=0.2μm,无论怎么说都满足我们常说的三分之一原则要求。需要采取的具体措施是,要求检定单位给出标准环规的直径修正值,只要以修正后的环规尺寸校准孔径千分尺,也就不存在什么问题了。
