二层减震垫铁

摘要:
垫铁能有效的衰减机器自身的震动,减少震动力外传,阻止震动力的传入,保证加工尺寸及质量. 控制建筑结构谐震动力和噪音.使粗,精加工各类机床组成生产单元,适应物流技术的发展.安装机床不需要设置地脚螺栓与地面固定,良好的减震和相当的垂直挠度,使机床稳定于地面.节省安装费用缩短安装周期.

机床减振垫铁(高档型)
产品特点:减振橡胶有效的衰减机器自身的振动,减少振动力外传,阻止振动力的传入,保证加工尺寸精度及质量。控制建筑结构谐振传播振动力和噪音。使粗、精加工各类机床组成生产单元,适应物流技术的发展。
 安装机床不需设置地脚螺栓与地面固定,良好的减振和相当的垂直挠度,使机床稳定于地面。节省安装费用,缩短安装周期。可根据生产随时调换机床位置,消除二次安装费用,使机床楼上安装成为可能。
可以调节机床水平,调节范围大、方便、快捷。
采用丁腈合成橡胶,耐油脂和冷却剂。
适用范围:金属加工机床,锻压机床、纺织、印刷机械、食品加工机、橡胶机械、电线、电缆机械、包装机械、发电机及重型设备。
使用方法:将所需垫铁放入机床地脚孔下,穿入螺栓,旋至和承重盘接触实,然后进行机床水平调节(螺栓顺时针旋转,机床升起);调好机床水平后,旋紧螺母,固定水平状态。因为橡胶的蠕变现象,在垫铁第一次使用时,两星期以后调节一次机床水平.

减振垫铁:具有隔振、减振、降低噪音、安装方便、调整迅速等特点,适用于中小型仪表机床、橡胶、纺织、食品、等类机械,

质量保证,价格最低,备有现货,欢迎洽谈

垫铁产品说明:
  减振橡胶有效的衰减机器自身的振动,减少振动力传,阻止振动力传人。
  安装机床不需设置地脚螺栓与地面固定。节约安装费用,缩短安装周期。
  调整机床水平高度,范围大。
  采用丁腈合成橡胶,耐油脂和冷却剂。
使用方法:
  将垫铁放置机床地脚孔下,并将每个垫铁均受力后再调整机床水平,最后旋转螺母。
注:可调整高度为10-18mm,产品8种。橡胶硬度可供选择。

特点: 垫铁能有效的衰减机器自身的震动,减少震动力外传,阻止震动力的传入,保证加工尺寸及质量。 控制建筑结构谐震动力和噪音。使粗、精加工各类机床组成生产单元,适应物流技术的发展。安装机床不需要设置地脚螺栓与地面固定,良好的减震和相当的垂直挠度,使机床稳定于地面。节省安装费用缩短安装周期。可根据生产随时调换机床位置,消除二次安装费用,使楼上安装成为可能。可以调节机床水平,调节范围大,方便,快捷。二层调整垫二层调整垫铁,机床减震垫铁,机床防震垫铁,机床垫铁铁,机床减震垫铁,机床防震垫铁,机床垫铁,二层调整垫铁,机床减震垫铁,机床防震垫铁,机床垫铁,二层调整垫铁,机床减震垫铁,机床防震垫铁,机床垫铁.

防震垫铁 减震垫铁技术参数及选用表:
S78-10系列机床减震垫铁常用设备选用表:
有关铸铁S系列铸铁防震垫铁资料补充中

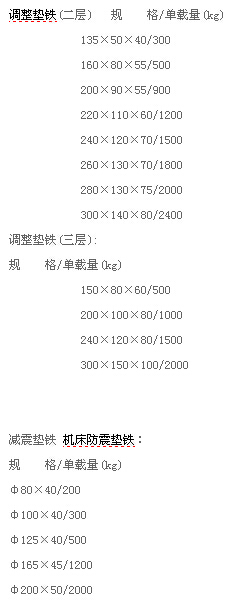

型号和规格:

 长城型黄色圆钢板垫铁:

震动是一种具有震幅与频率的周期运动,如加装弹性避震器,可以有效的发挥防震效果,如弹簧、软木、橡胶等。
其效果计算,是依照(a)外力频率ω:是由机械本身转动所产生的。(b)自然频率ωn:是由避震器本身所产生;两者的比值依ω/ωn而定,比值越大,防震效果越佳,如下表说明:
ω/ωn=0.5,放大振动,增加25%,机械产生冲击,应该避免。
ω/ωn=1.0 产生共振,机械损坏,绝对避免。
ω/ωn=1.4,无放大及防震效果,装置无效。
ω/ωn=1.5,防震效率20%。
ω/ωn=2.0,防震效率60%。
ω/ωn=2.5,防震效率81%。
ω/ωn=3.0,防震效率87%。

用途:

选择减震器时还要考虑以下几个因素:
    1)但自由度的隔振是最基本的形式,实际上一个震动系统有三个方向轴的运动的饶个轴旋转运动组成,共有六个自由的度。隔振设计就是要选择支持点。尽可能的使系统成为但自由度的形式来考虑(多元化的计算法,可参照有关的震动理论书和著作)
  2)隔振兴能的标志是传递率,降低系统的自振频率,可使传递率减少,提高隔振效果。
  3)阻尼对共振点附近的振幅控制是有效的,但实在减震区域内是没有效果的,因此在选择减震器时,如何选择阻尼系数§是值得注意的。
  4)传递率的评价是相对的,它应根据机器设备的减震力和设备环境的允许程度来判别隔振系统的好坏。简单的选用方法可在确定好支持点以后,使用频率比,通常。各种减震器的手册和样本,一般都表明额定负载、自振频率和阻尼系数三个参数,设计者可以根据震动系统的实际情况进行选用。
减震器安装:
1)减震器布应对称誉系统的主惯性轴,简单一点,使减震器对称于重心布置,这样可以防止各个方面的震动藕合,把复杂的震动系统简化为但自由度的震动系统。

对于斜支式隔振系统,应使减振器的中心尽可能与设备重心相重合,如图2所示:
  2)为了满足频率比和承载能力的需要,减振器可以并联、串联和斜置,其刚度分别为:
              并联式           串联式          斜置式

3)隔振系统应尽可能降低重心,保证系统有足够的稳定性,其方法有以下几种:
               (1)增加基础质量    (2) 提高支持点     (3)采用吊架形式

 4)采用整体隔振措施:机器设备采用隔振措施以后,通过基础向外界传递的振动可以大幅度的降低,但本事的振动仍然存在,因此像风机、水泵和发动机一类向外界传送介质和传递动力的机器设备,还必须在管道和输出轴上,采用弹性联接,如减振接管、高弹性联轴节等,是整个系统达到预期的减振效果。
安装示意图

1. 机器吊起,把垫铁放到位。
2. 将螺栓经机器安装孔插入垫铁里,放下机器到垫铁上。
3. 顺时针扭动螺栓,调整机器水平高度。
4. 当机器调平后,用螺母锁紧。
