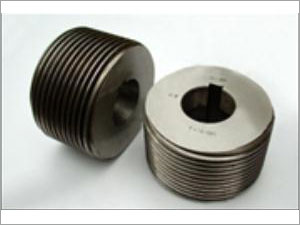

梯形螺纹量规的用途及检测



美制梯形螺纹

  美制梯形螺纹称为爱克母螺纹,牙形角29度,分为一般用途爱克母螺纹,对中爱克母螺纹和矮牙爱克母螺纹三种.特征代号"ACME".通常采用一般用途爱克母螺纹,如果使用一般爱克母螺纹有困难,如内,外螺纹间经常出现卡死的场合,则选用对中爱克母螺纹.矮牙爱克母螺纹仅用于空间受限制的极特殊场合.
  爱克母螺纹(Acme)即美制梯形螺纹,出现于1895年以前,采用英寸制,牙型角为29°,不仅应用于传动(进给和升降)和位置调整装置中,也可用于紧固连接场合,尤其在石油及化工机械产品中更是有着广泛的应用[1-3]。目前使用的爱克母螺纹有一般用途爱克母螺纹、对中爱克母螺纹和矮牙爱克母螺纹3种,广泛应用的是一般用途爱克母螺纹。如果使用一般爱克母螺纹有困难,如内,外螺纹间经常出现卡死的场合,则选用对中爱克母螺纹.矮牙爱克母螺纹仅用于空间受限制的极特殊场合.
梯形螺纹量规是传动螺纹也可用于紧固。传动螺纹是将旋转运动转化成直线运动的螺纹。传动螺纹典型代表是梯形螺纹、锯齿形螺纹和矩形螺纹。螺纹塞环规广泛用于航空航天、机械机电、电子电气、紧固件、石油管道等等不同的工业。
  一般用途米制各种梯形螺纹塞环规和锯齿形螺纹都采用了普通螺纹的公差制,在公称直径12-300mm尺寸段内的系列两者也相同。其主要区别为,梯形螺纹是对称牙型螺纹,可以双向传动:而锯齿形螺纹是非对称牙型螺纹,它只能在一个方向上施加力。
  各种梯形螺纹塞环规(Tr)主要用于传动(进给和升降)和位置调整装置中,在机械行业有着广泛的使用,一般用途米制梯形螺纹的公差采用了米制普通螺纹的公差制,对螺纹的导成(螺距)和压侧角等单项参数没有规定单独的公差值,所以,这种梯形螺纹不适用于对传动精度有较高要求的精密传动螺纹。精密传动梯形螺纹需在一般梯形螺纹标准的基础上补充规定螺纹单项参数公差。   各种梯形螺纹塞环规检验方法:如果被测螺纹能够与螺纹通规旋合通过,且与螺纹止规不完全旋合通过(螺纹止规只允许与被测螺纹两段旋合,旋合量不得超过两个螺距),就表明被测螺纹的作用中径没有超过其最大实体牙型的中径,且单一中径没有超出其最小实体牙型的中径,那么就可以保证旋合性和连接强度,则被测螺纹中径合格。
