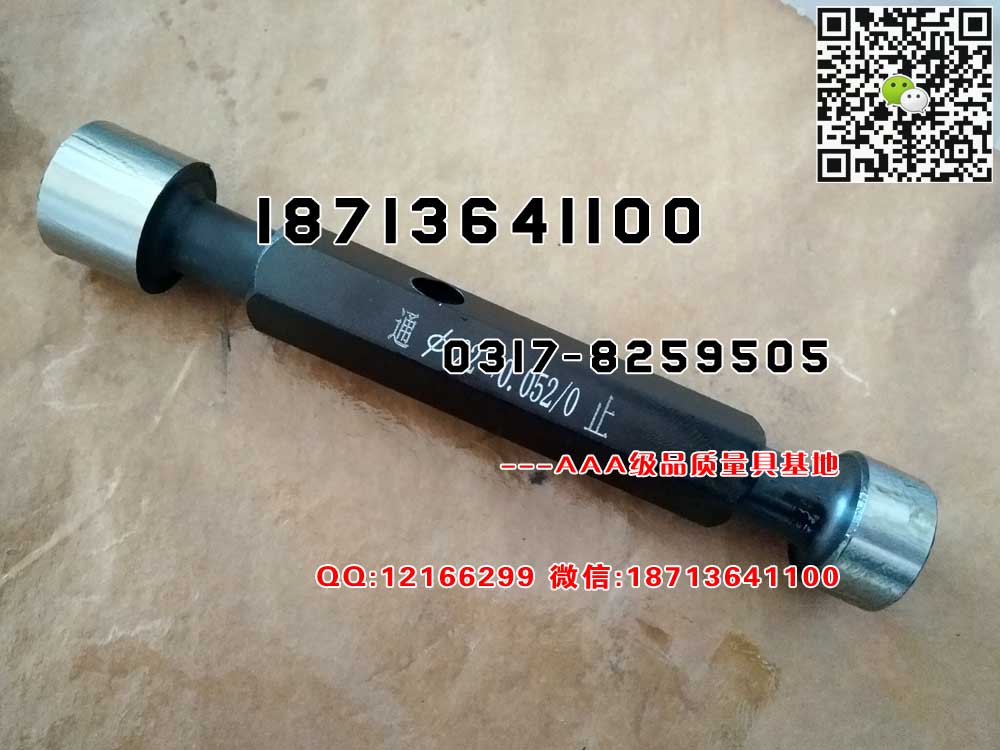

内径塞规

摘要:
内孔塞规:是一种用来测量工件内尺寸的精密量具.它是一种没有刻度的专用量具,广泛应用于成批大批量生产中.孔径塞规是孔用光滑极限量规,它的通规是根据孔的最大实体尺寸(即孔的最小极限尺寸)制造的,作用是防止孔的作用尺寸小于孔的最小极限尺寸.

内孔塞规:是一种用来测量工件内尺寸的精密量具。它是一种没有刻度的专用量具,广泛应用于成批大批量生产中。孔径塞规是孔用光滑极限量规,它的通规是根据孔的最大实体尺寸(即孔的最小极限尺寸)制造的,作用是防止孔的作用尺寸小于孔的最小极限尺寸。止规是按孔的最小实体尺寸(即孔的最大极限尺寸)制造的,作用是防止孔的实际尺寸大于孔的最大极限尺寸。检验孔时,塞规的通规能通过被检验的孔,塞规的止规不能通过被检验的孔,说明被检验的孔是合格的。反之,则为不合格。
光滑极限量规型式多样,应合理选择使用。量规的型式选择主要根据被测工件尺寸的大小,生产数量,结构特点和使用方法等因素决定。
国家标准GB6322-86《光滑极限量规型式和尺寸》中,对光滑极限量规型式和尺寸以及适用的基本尺寸范围作出了具体规定。以下是几种常用的量规型式。
1、检验孔用量规
(1)针式塞规:针式塞规见图1所示。主要用于检验直径尺寸从1~6mm的小孔。两个测头可用粘结剂粘牢在手柄的两端,一个测头作为通端,另一头作为止端。针式塞规的基本尺寸可按表1进行选择。

1、检验孔用量规

(1)针式塞规:针式塞规见图1所示。主要用于检验直径尺寸从1~6mm的小孔。两个测头可用粘结剂粘牢在手柄的两端,一个测头作为通端,另一头作为止端。针式塞规的基本尺寸可按表1进行选择。

图1针式塞规

表1 针式塞规尺寸 (mm)

基本尺寸 L



L1



L2



1~3



65



12



8



>3~6



80



15



10



(2)锥柄圆柱塞规: 锥柄圆柱塞规见图2所示,主要用于检验直径尺寸从1~50mm的孔。两测头带有圆锥形的柄部(锥度1:50),把它压入手柄的锥孔中,依靠圆锥的自锁性,把它们紧固联结在一起。由于通端测头检验工件时要通过孔,所以易磨损,为了拆换方便,在手柄上加工楔槽和楔孔,以便用工具将测头拆下来。锥柄圆柱塞规的尺寸见表2。
图2锥柄圆柱塞规

表2 锥柄圆柱塞规尺寸 (mm)

基本尺寸D L



基本尺寸D



L



基本尺寸D



L



由1至3



62



大于10至14



99



大于24至30



136



大于3至6



74



大于14至18



114



大于30至40



155



大于6至10



87



大于18至24



132



大于40至50



169



(3)三牙锁紧式圆柱塞规:三牙锁紧式圆柱塞规见图3所示,用于检验直径尺寸大于40~120mm的孔。由于测头直径较大,可做成环形的测头装在手柄端部,用螺钉将其固定在手柄上,为了防止测头转动,在测头上加工出等分的三个槽,在手柄上加工出等分的三个牙,装配时将牙与槽装在一起,再用螺钉固定,测头就牢固地固定在手柄上。通端测头轴向尺寸较大,一般为25~40mm,所以测头前段磨损了还可把它拆下,调头后装在手柄上可以继续使用。当测头直径较大时,为了便于测量,可把它做成单头的,即将通端测头和止端测头分别装在两个手柄上。三牙锁紧式圆锥塞规尺寸见表3。

图3三牙锁紧式圆柱塞规

表3三牙锁紧式圆柱塞规尺寸 (mm)

基本尺寸D

双头手柄

单头手柄

通端塞规



止端塞规



L

L1

>40~50

164

148

141

>50~65

169

153

>65~80

173

165

>80~90

>90~95

>95~100

>100~110

>110~120

178

(4)三牙锁紧式非全形塞规:三牙锁紧式非全形塞规见图4所示,用于检验直径尺寸大于80~180mm的孔。三牙锁紧式非全形塞规与三牙锁紧式圆柱塞规主要区别是测头形状不同,三牙锁紧式非全形塞规的测头只取圆柱中间部分,这就减轻了量规的重量,便于使用。三牙锁紧式非全形塞规尺寸见表4。

图4三牙锁紧式非全形塞规

表4 三牙锁紧式非全形塞规尺寸 (mm)

基本尺寸D 双头手柄



单头手柄



通端塞规 止端塞规
L



L1

>80~100



181



158



148

>100~120



186



163



>120~150







181



168

>150~180



183



(5)非全形塞规:非全形塞规见图5,用于检验直径尺寸大于180~260mm的孔。非全形塞规的通端和止端是分开的,它们是在非全形塞规测头上用螺钉、螺母将隔热片固定在其上,当作手把使用。非全形塞规的测头见图6。为了区分通端和止端,一般在止端的测头上加工出一个小槽。

(6)球端杆规:球端杆规见图7,用于检验直径尺寸大于120~500mm的孔。这样大的直径孔,使用非全形塞规感到笨重,因此把塞规制成杆状。它的长度等于孔径极限尺寸,两端的工作面做成球面的一部分,球面半径为16mm。在球端杆规的中部套着隔热套管,作为手持处。尺寸大于120~250mm的球端杆规,只有一个隔热套;尺寸大于250~500mm的球端杆规,有两个隔热套。球端杆规的最大优点是轻便。但是,由于杆规是细长形状,稍用力就会变形,影响检验的准确性,甚至把杆规卡死在工件孔内,使工件受到损伤。杆规的球端与孔壁间是点接触,因此磨损较快。球端杆规的尺寸见表7。

表7 球端杆规尺寸 (mm)

基本尺寸D

a

b

c

e

f

g

h

L1

L2

>120~180

16

12

8

12

?2



0.6

22

60

>180~250

80

>250~315

20

16

12

16

30

26

50

>315~500

24

18

14

20

45

2.5

0.8

32

60
